Muldenlüfter im Umluftbetrieb sind in der Küchenplanung längst Standard. Je nach Hersteller und Prospekt heißen sie Kochfeldabzug, Muldenlüftung oder schlicht Dunstabzug im Kochfeld — gemeint ist dasselbe: Der Kochdunst wird nach unten abgesaugt statt über eine Haube nach oben.
Sie brauchen keinen Mauerdurchbruch, keinen Außenanschluss und lassen sich auch dort einbauen, wo eine Abluftführung baulich nicht möglich wäre. Bei der Montage entsteht dabei allerdings regelmäßig eine Situation, die in keiner Planungsunterlage steht — und die erst auffällt, wenn die Küche bereits steht.
Wohin die Luft tatsächlich geht
Im Umluftbetrieb wird die abgesaugte Luft durch einen Filter geführt und anschließend wieder in den Raum abgegeben. Der Weg dorthin führt in aller Regel über eine Verrohrung im Sockelbereich oder hinter den Korpussen — also durch genau den Zwischenraum zwischen Korpusrückwand und Gebäudewand.
Dieser Zwischenraum ist kein geschlossenes System. Er ist ein Hohlraum, in dem sich Druck aufbaut, sobald ein Gebläse hineinarbeitet. Und die Luft nimmt von dort aus jeden Weg, der ihr offensteht.
Die Revisionsöffnung als Rückweg
Im selben Korpus sitzt fast immer eine zweite Öffnung: die Revisionsöffnung für die Anschlussdose. Sie muss vorhanden sein, weil die Dose an der Gebäudewand liegt und im Servicefall erreichbar bleiben muss — bei einem Gerätetausch, bei einer Prüfung, bei einer Störung.

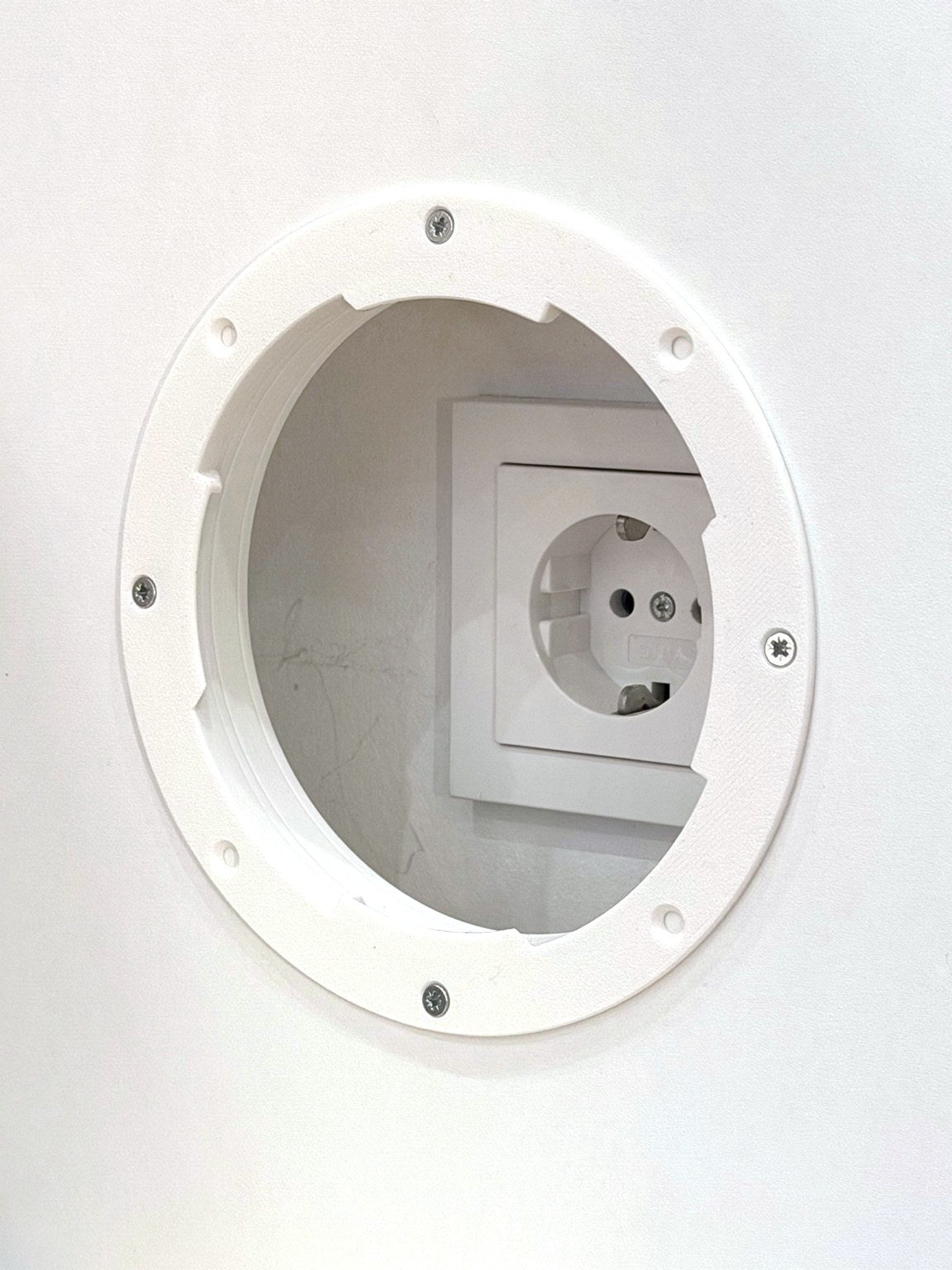

Die Anschlussstelle liegt in der Gebäudewand, nicht im Korpus. Ohne Abdeckung bleibt die Öffnung dauerhaft offen.
Bleibt diese Öffnung offen, entsteht ein direkter Weg vom Hohlraum zurück in den Schrankinnenraum. Die Folgen gehen über etwas Zugluft deutlich hinaus.
Der Druck. Ein Umluftgebläse arbeitet gegen Widerstand. Findet die Luft keinen anderen Weg, drückt sie durch die Revisionsöffnung in den Korpus und von dort gegen die Front. Bei leichtgängigen Beschlägen reicht das aus, um Türen sichtbar aufzudrücken.
Was die Luft mitbringt. Kein Umluftfilter hält alles zurück. Ein Teil des Fetts und die Feuchtigkeit aus dem Kochdunst passieren ihn und landen über die offene Öffnung im Schrankinneren — dort, wo niemand hinsieht und niemand putzt. Fett setzt sich über die Jahre auf Böden und Rückwand ab. Feuchtigkeit zieht in die offenen Kanten des Plattenmaterials, und Spanplatte quillt dann auf. Das ist kein Schaden, den man wegwischt.
Warum die naheliegenden Lösungen nicht tragen
Die Öffnung offen lassen. Der häufigste Weg, weil er nichts kostet. Er verlagert das Problem auf den Nutzer, der Jahre später nicht versteht, warum die Front nicht mehr schließt und der Schrankboden aufgequollen ist.
Die Öffnung dauerhaft verschließen. Ein aufgeschraubtes Reststück Rückwand dichtet zuverlässig ab — und macht die Anschlussdose beim nächsten Servicefall unzugänglich. Dann wird die Rückwand aufgetrennt, im schlimmsten Fall bei eingebauter Küche.
Improvisierte Abdeckungen. Aufgeklebte Platten, eingelegte Deckel, zurechtgeschnittene Reste. Sie halten, bis jemand sie das erste Mal abnimmt, und danach nicht mehr.
Die Steckdose verlegen. Wird oft vorgeschlagen und löst den Fall nicht. Eine Bestandsdose in der Gebäudewand lässt sich nicht ohne Elektroarbeiten versetzen, und eine neue Dose im Korpusinneren kostet Stauraum und verlagert das Kabel dorthin, wo es sichtbar ist.
Was die Anforderung eigentlich ist
Die Öffnung muss zwei Dinge gleichzeitig können, die sich zu widersprechen scheinen: im Betrieb dicht verschlossen sein, damit weder Druck noch Fett und Feuchtigkeit in den Korpus gelangen, und im Servicefall in Sekunden geöffnet werden können, ohne Werkzeug und ohne Beschädigung der Rückwand.
Dieselbe Öffnung, verschlossen. Die Markierung zeigt die Drehrichtung zum Verriegeln und Lösen.
Solche Bauteile laufen unter verschiedenen Bezeichnungen — Revisionsklappe, Revisionsdeckel, Wartungsklappe oder schlicht Abdeckung für die Rückwand. Das Prinzip ist immer dasselbe: Ein Montagerahmen wird fest in die Bohrung eingeschraubt, die eigentliche Abdeckung sitzt darin und wird mit einer kurzen Drehbewegung arretiert. Im Alltag ist die Öffnung damit zu. Wer an die Anschlussdose muss, dreht die Abdeckung heraus und setzt sie danach wieder ein — beliebig oft.
Was bei der Planung zu beachten ist
Der Bohrungsdurchmesser sollte vor der Montage feststehen, nicht erst wenn die Rückwand hängt. Üblich sind 125 mm; das reicht, um mit der Hand an eine Anschlussdose zu gelangen, und lässt sich mit einer gängigen Lochsäge sauber setzen.
Die Position richtet sich nach der Anschlussdose, nicht nach der Optik. Ein paar Zentimeter daneben bedeuten im Servicefall, dass man doch nicht herankommt.
Und die Rückwandstärke sollte zum Bauteil passen. Übliche Korpusrückwände liegen zwischen 3 und 19 mm — ein Revisionsbauteil sollte diesen Bereich abdecken, sonst passt es nur bei einem Teil der Küchen.
Hintergrund
Dieser Fall war der Anlass, die RP01125 zu entwickeln: eine zweiteilige, drehverriegelte Revisionsabdeckung für 125-mm-Bohrungen in Möbelrückwänden. Sie ist für Materialstärken von 3 bis 19 mm ausgelegt und wird in Gütersloh gefertigt.
Das gleiche Prinzip trägt übrigens auch dort, wo kein Kochfeldabzug im Spiel ist. Ein zweiter Fall aus der Montagepraxis: die Steckdose sitzt hinter dem falschen Schrank — dieselbe Öffnung, ein anderer Grund.
